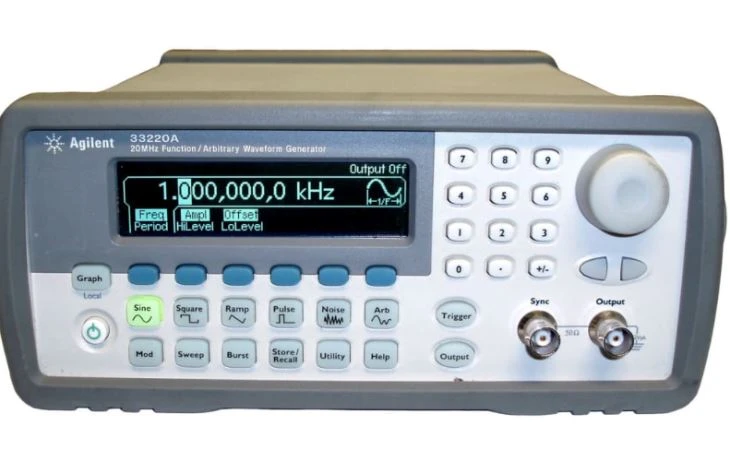

Máy phát dạng sóng tùy ý (AWG) là một phần của thiết bị thử nghiệm điện tử được sử dụng để tạo ra dạng sóng điện. Các dạng sóng này có thể là lặp đi lặp lại hoặc một lần (chỉ một lần) trong trường hợp cần một loại nguồn kích hoạt (bên trong hoặc bên ngoài). Các dạng sóng kết quả có thể được đưa vào một thiết bị được thử nghiệm và phân tích khi chúng phát triển qua thiết bị, xác nhận hoạt động đúng của thiết bị hoặc xác định chính xác một lỗi trong thiết bị.
Không giống như các trình tạo chức năng, AWG có thể tạo ra bất kỳ waveshape nào được xác định tùy ý làm đầu ra của chúng. Dạng sóng thường được định nghĩa là một chuỗi 0010010 quote; waypoint 0010010 quote; (các mục tiêu điện áp cụ thể xảy ra tại các thời điểm cụ thể dọc theo dạng sóng) và AWG có thể nhảy đến các mức đó hoặc sử dụng bất kỳ phương pháp nào để nội suy giữa các mức đó.
Ví dụ, có thể dễ dàng thu được sóng vuông 50% bằng cách xác định chỉ hai điểm: Tại t0, đặt điện áp đầu ra thành 100% và tại t 50%, đặt đầu ra điện áp trở về 0. Đặt AWG để nhảy (không nội suy) giữa các giá trị này và kết quả là sóng vuông mong muốn. Khi so sánh, một sóng tam giác có thể được tạo ra từ cùng một dữ liệu chỉ bằng cách đặt AWG thành nội suy tuyến tính giữa hai điểm này.
Do AWG tổng hợp các dạng sóng bằng kỹ thuật xử lý tín hiệu số, tần số tối đa của chúng thường được giới hạn không quá một vài gigahertz. Đầu nối đầu ra từ thiết bị thường là đầu nối BNC và yêu cầu chấm dứt 50 hoặc 75 ohm.
AWG, giống như hầu hết các bộ tạo tín hiệu, cũng có thể chứa bộ suy hao, các phương tiện khác nhau để điều chỉnh dạng sóng đầu ra và thường chứa khả năng tự động và lặp lại 0010010 quote; quét 0010010 quote; tần số của dạng sóng đầu ra (bằng bộ dao động điều khiển bằng điện áp) giữa hai giới hạn do người vận hành xác định. Khả năng này giúp dễ dàng đánh giá đáp ứng tần số của một mạch điện tử nhất định.
Một số AWG cũng hoạt động như các trình tạo chức năng thông thường. Chúng có thể bao gồm các dạng sóng tiêu chuẩn như sin, vuông, dốc, tam giác, nhiễu và xung. Một số đơn vị bao gồm các dạng sóng tích hợp bổ sung như thời gian tăng và giảm theo cấp số nhân, sinx / x và tim. Một số AWG cho phép người dùng truy xuất dạng sóng từ một số máy hiện sóng tín hiệu số và tín hiệu hỗn hợp. Một số AWG 0010010 # 39; có thể hiển thị biểu đồ dạng sóng trên màn hình của chúng - chế độ biểu đồ. Một số AWG có khả năng xuất ra một mẫu từ trên đầu nối nhiều bit để mô phỏng truyền dữ liệu, kết hợp các thuộc tính của cả AWG và bộ tạo mẫu kỹ thuật số.
Một đặc điểm của máy phát dạng sóng tùy ý dựa trên DDS là bản chất kỹ thuật số của chúng cho phép nhiều kênh được vận hành với độ lệch pha được điều khiển chính xác hoặc tần số liên quan đến tỷ lệ. Điều này cho phép tạo ra sóng hình sin polyphase, chòm sao IQ hoặc mô phỏng tín hiệu từ các hệ thống cơ khí hướng như động cơ phản lực. Điều chế kênh-kênh phức tạp cũng có thể.
Một số mô hình AWG bao gồm các sơ đồ phát hiện khác nhau để điều chỉnh dạng sóng đầu ra trong thời gian thực dựa trên loại kết quả đo khác nhau thu được bằng cách giải điều chế tín hiệu, đếm photon hoặc kích hoạt bằng máy hiện sóng. Việc tích hợp để tạo và phát hiện tín hiệu giúp giảm thiểu thời gian phản hồi cho các ứng dụng đòi hỏi, ví dụ như trong các triển khai nhất định về sửa lỗi lượng tử và dịch chuyển tức thời lượng tử.
