Máy phân tích phổ đo cường độ của tín hiệu đầu vào so với tần số trong phạm vi tần số đầy đủ của thiết bị. Việc sử dụng chính là để đo công suất của phổ của các tín hiệu đã biết và chưa biết. Tín hiệu đầu vào mà hầu hết các máy phân tích phổ phổ đo là điện; tuy nhiên, thành phần phổ của các tín hiệu khác, chẳng hạn như sóng áp suất âm và sóng ánh sáng quang học, có thể được xem xét thông qua việc sử dụng một bộ chuyển đổi thích hợp. Máy phân tích phổ cho các loại tín hiệu khác cũng tồn tại, chẳng hạn như máy phân tích phổ quang sử dụng các kỹ thuật quang trực tiếp như bộ đơn sắc để thực hiện phép đo.
Bằng cách phân tích phổ của tín hiệu điện, tần số chi phối, công suất, độ méo, sóng hài, băng thông và các thành phần phổ khác của tín hiệu có thể được quan sát thấy không dễ phát hiện trong các dạng sóng miền thời gian. Các tham số này rất hữu ích trong việc mô tả đặc tính của các thiết bị điện tử, chẳng hạn như máy phát không dây.

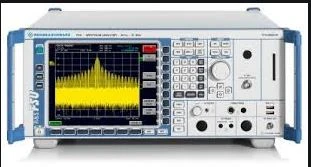

Màn hình của máy phân tích phổ có tần số trên trục hoành và biên độ hiển thị trên trục tung. Đối với người quan sát thông thường, máy phân tích phổ trông giống như máy hiện sóng và trên thực tế, một số dụng cụ phòng thí nghiệm có thể hoạt động như máy hiện sóng hoặc máy phân tích phổ.
Các loại máy phân tích phổ được phân biệt bằng các phương pháp được sử dụng để thu được phổ của tín hiệu. Có các máy phân tích phổ dựa trên biến đổi Fourier được điều chỉnh và nhanh chóng (FFT):
● Máy phân tích quét được sử dụng máy thu siêu âm để chuyển đổi một phần phổ tín hiệu đầu vào thành tần số trung tâm của bộ lọc thông dải hẹp, có công suất đầu ra tức thời được ghi hoặc hiển thị dưới dạng hàm thời gian. Bằng cách quét tần số trung tâm của máy thu 0010010 # 39; (sử dụng bộ dao động điều khiển điện áp) thông qua một dải tần số, đầu ra cũng là một hàm của tần số. Nhưng trong khi các trung tâm quét trên bất kỳ tần số cụ thể nào, nó có thể thiếu các sự kiện thời gian ngắn ở các tần số khác.
● Máy phân tích FFT tính toán chuỗi thời gian của biểu đồ. FFT đề cập đến một thuật toán toán học cụ thể được sử dụng trong quá trình. Điều này thường được sử dụng cùng với một bộ thu và bộ chuyển đổi tương tự sang số. Như trên, máy thu giảm tần số trung tâm của một phần phổ tín hiệu đầu vào, nhưng phần này không bị quét. Mục đích của máy thu là để giảm tốc độ lấy mẫu mà máy phân tích phải đối mặt. Với tốc độ mẫu đủ thấp, máy phân tích FFT có thể xử lý tất cả các mẫu (100% chu kỳ nhiệm vụ) và do đó có thể tránh bỏ lỡ các sự kiện trong thời gian ngắn.
