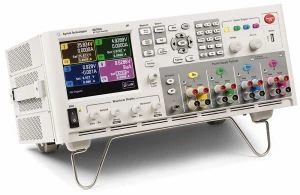

Agilent N6705A DC Power Analyzer cung cấp các lợi ích năng suất vô song để tìm nguồn và đo điện áp DC và hiện tại vào DUT bằng cách tích hợp tối đa 4 nguồn cung cấp điện tiên tiến với các tính năng, scope, ARB và Datalogger. Các N6705A Agilent loại bỏ sự cần thiết phải thu thập nhiều phần của máy và tạo ra các công cụ thử nghiệm phức tạp bao gồm các đầu dò (chẳng hạn như đầu dò hiện tại và shunts) để đo dòng điện vào DUT của bạn. DC Power Analyzer cũng loại bỏ sự cần thiết phải phát triển và gỡ lỗi các chương trình để kiểm soát một bộ sưu tập các công cụ và thực hiện các phép đo hữu ích vì tất cả các chức năng và phép đo có sẵn ở bảng điều khiển phía trước. Khi thiết lập băng ghế dự bị tự động được yêu cầu, N6705A sẽ có thể kết nối đầy đủ trên GPIB, USB, LAN và là LXI Class C compliant.
N6705A cung cấp cấu hình linh hoạt để đáp ứng các yêu cầu về nguồn điện và phân tích của bạn. N6705A là 4-Slot máy chủ chấp nhận lên đến 4 DC Power modules, và lên đến 600 W tổng số DC Power module đầu ra điện. Các mô-đun được đặt hàng riêng.
Các N6705A Agilent chấp nhận các mô-đun tương tự như N6700 Modular hệ thống điện, với 21 mô-đun để chọn. Các nguồn cơ bản cho N6705A bao gồm: 50W, 100W, và 300W; lên đến 100V, lên đến 20A. Nguồn hiệu suất cao cho N6705A bao gồm: 50W, 100W và 300W; lên đến 60V, lên đến 20A. Nguồn chính xác cho N6705A bao gồm: 50W và 100W; lên đến 50V, lên đến 3A. Mỗi mô-đun bao gồm Built-in voltmeter, ammeter, phạm vi, máy phát hình dạng sóng tùy ý, và các chức năng datalogger.
Các tính năng chính của:
● Dễ sử dụng công cụ R&D để tìm nguồn cung ứng và đo điện áp DC và hiện tại vào DUT
● Khả năng tích hợp lên đến 4 nguồn điện,, phạm vi, ARB và Datalogger
● Truy cập tất cả các khả năng mà không cần lập trình
● Điều khiển vật lý trực quan, chuyên dụng cho các chức năng phổ biến
● Màn hình đồ họa màu lớn để dễ dàng xem dữ liệu phức tạp
● Kết nối và kiểm soát màu mã hóa để hiển thị cho nhanh chóng và thiết lập lỗi miễn phí
● Lập trình qua GPIB, LAN và USB tiêu chuẩn; Tuân thủ LXI lớp C
Thông số kỹ thuật chính của:
● 4-Slot máy chủ giữ lên đến 600W của tổng số điện và lên đến 4 mô-đun, với 21 mô-đun điện DC để chọn (mô-đun đặt hàng riêng)
● Tốc độ đầu ra lên đến 160 miligiây mỗi thay đổi điện áp bước
● Độ chính xác Vôn kế: lên đến 0,016% + 1,5 mV, lên đến 18 bit
● Độ chính xác ammeter: lên đến 0,03% + 15 μA, lên đến 18 bit
● Chức năng máy phát dạng sóng tùy ý: băng thông lên đến 4500 Hz, công suất đầu ra lên đến 300 W
● Phạm vi chức năng hóa điện áp và hiện tại tại 50 kHz, 4096 Pts, lên đến 18 bit
● Chức năng datalogger: khoảng thời gian đo từ 1 MS đến 60 s, tối đa 500 M đọc mỗi datalog
● 64 MB lưu trữ dữ liệu không bay hơi cho datalog, phạm vi dấu vết, thiết lập công cụ
Power modules có sẵn bao gồm:
● Nguồn chính xác:
oN6751A: 50V, 5A, 50W
oN6752A: 50V, 10A, 100W
oN6754A: 60V, 20A, 300W
oN6761A: 50V, 1.5 A, 50W
oN6762A: 50V, 3A, 100W
● Nguồn hiệu suất cao:
oN6773A: 20V, 15A, 300W
oN6774A: 35V, 8.5 A, 300W
oN6775A: 60V, 5A, 300W
oN6776A: 100V, 3A, 300W
● Nguồn cơ bản:
oN6731B: 5V, 10A, 50W
oN6741B: 5V, 20A, 100W
oN6732B: 8V, 6.25 A, 50W
oN6742B: 8V, 12.5 A, 100W
oN6734B: 35V, 1.5 A, 52.5 W
oN6744B: 35V, 3A, 105W
oN6735B: 60V, 0.8 A, 50W
oN6745B: 60V, 1.6 A, 100W
oN6736B: 100V, 0,5 A, 50W
oN6746B: 100V, 1A, 100W
